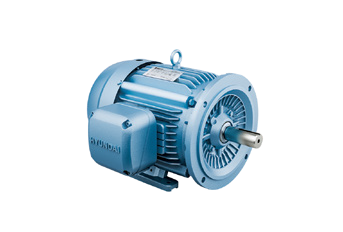

HES/HHI Model - Severe Duty, Premium Efficiency, Three Phase, TEFC, D-Flange, Foot Mounted Motors
HD Hyundai Electric Motors
Features
- Insulation Class F, Temperature rise B, 40 ºC ambient
- 230/460 V (~ 125 HP), 460 V (150 HP ~)
- Cast Iron construction, Direct-on-line & Inverter duty
- IP55, Diagonally split, Gasketed terminal box, Fully rotatable at 90 increments
- Tap provision for Vib. sensor & Bearing Temp. Detector (Except Vib. sensor & Bearing Temp. Detector)
Item # |
Item Name |
Power |
Frame Number |
Speed |
Voltage |
---|---|---|---|---|---|
HES1-36-143TD /Asset/18.png | N/A HES Model 1 Horsepower (hp) Power and 3490 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 1 hp | Frame Number N/A 143TD | Speed N/A 3490 rpm | Voltage N/A 230 V460 V |
HES1-18-143TD /Asset/18.png | N/A HES Model 1 Horsepower (hp) Power and 1755 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 1 hp | Frame Number N/A 143TD | Speed N/A 1755 rpm | Voltage N/A 230 V460 V |
HES1-12-145TD /Asset/18.png | N/A HES Model 1 Horsepower (hp) Power and 1155 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 1 hp | Frame Number N/A 145TD | Speed N/A 1155 rpm | Voltage N/A 230 V460 V |
HES1.5-36-143TD /Asset/18.png | N/A HES Model 1.5 Horsepower (hp) Power and 3485 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 1.5 hp | Frame Number N/A 143TD | Speed N/A 3485 rpm | Voltage N/A 230 V460 V |
HES1.5-18-145TD /Asset/18.png | N/A HES Model 1.5 Horsepower (hp) Power and 1750 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 1.5 hp | Frame Number N/A 145TD | Speed N/A 1750 rpm | Voltage N/A 230 V460 V |
HES1.5-12-182TD /Asset/18.png | N/A HES Model 1.5 Horsepower (hp) Power and 1175 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 1.5 hp | Frame Number N/A 182TD | Speed N/A 1175 rpm | Voltage N/A 230 V460 V |
HES2-36-145TD /Asset/18.png | N/A HES Model 2 Horsepower (hp) Power and 3480 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 2 hp | Frame Number N/A 145TD | Speed N/A 3480 rpm | Voltage N/A 230 V460 V |
HES2-18-145TD /Asset/18.png | N/A HES Model 2 Horsepower (hp) Power and 1745 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 2 hp | Frame Number N/A 145TD | Speed N/A 1745 rpm | Voltage N/A 230 V460 V |
HES2-12-184TD /Asset/18.png | N/A HES Model 2 Horsepower (hp) Power and 1175 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 2 hp | Frame Number N/A 184TD | Speed N/A 1175 rpm | Voltage N/A 230 V460 V |
HES3-36-182TD /Asset/18.png | N/A HES Model 3 Horsepower (hp) Power and 3520 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 3 hp | Frame Number N/A 182TD | Speed N/A 3520 rpm | Voltage N/A 230 V460 V |
HES3-18-182TD /Asset/18.png | N/A HES Model 3 Horsepower (hp) Power and 1770 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 3 hp | Frame Number N/A 182TD | Speed N/A 1770 rpm | Voltage N/A 230 V460 V |
HES3-12-213TD /Asset/18.png | N/A HES Model 3 Horsepower (hp) Power and 1185 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 3 hp | Frame Number N/A 213TD | Speed N/A 1185 rpm | Voltage N/A 230 V460 V |
HES5-36-184TD /Asset/18.png | N/A HES Model 5 Horsepower (hp) Power and 3515 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 5 hp | Frame Number N/A 184TD | Speed N/A 3515 rpm | Voltage N/A 230 V460 V |
HES5-18-184TD /Asset/18.png | N/A HES Model 5 Horsepower (hp) Power and 1760 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 5 hp | Frame Number N/A 184TD | Speed N/A 1760 rpm | Voltage N/A 230 V460 V |
HES5-12-215TD /Asset/18.png | N/A HES Model 5 Horsepower (hp) Power and 1180 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 5 hp | Frame Number N/A 215TD | Speed N/A 1180 rpm | Voltage N/A 230 V460 V |
HES7.5-36-213TD /Asset/18.png | N/A HES Model 7.5 Horsepower (hp) Power and 3530 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 7.5 hp | Frame Number N/A 213TD | Speed N/A 3530 rpm | Voltage N/A 230 V460 V |
HES7.5-18-213TD /Asset/18.png | N/A HES Model 7.5 Horsepower (hp) Power and 1775 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 7.5 hp | Frame Number N/A 213TD | Speed N/A 1775 rpm | Voltage N/A 230 V460 V |
HES7.5-12-254TD /Asset/18.png | N/A HES Model 7.5 Horsepower (hp) Power and 1175 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 7.5 hp | Frame Number N/A 254TD | Speed N/A 1175 rpm | Voltage N/A 230 V460 V |
HES10-36-215TD /Asset/18.png | N/A HES Model 10 Horsepower (hp) Power and 3525 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 10 hp | Frame Number N/A 215TD | Speed N/A 3525 rpm | Voltage N/A 230 V460 V |
HES10-18-215TD /Asset/18.png | N/A HES Model 10 Horsepower (hp) Power and 1770 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 10 hp | Frame Number N/A 215TD | Speed N/A 1770 rpm | Voltage N/A 230 V460 V |
HES10-12-256TD /Asset/18.png | N/A HES Model 10 Horsepower (hp) Power and 1175 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 10 hp | Frame Number N/A 256TD | Speed N/A 1175 rpm | Voltage N/A 230 V460 V |
HES15-36-254TD /Asset/18.png | N/A HES Model 15 Horsepower (hp) Power and 3550 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 15 hp | Frame Number N/A 254TD | Speed N/A 3550 rpm | Voltage N/A 230 V460 V |
HES15-18-254TD /Asset/18.png | N/A HES Model 15 Horsepower (hp) Power and 1775 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 15 hp | Frame Number N/A 254TD | Speed N/A 1775 rpm | Voltage N/A 230 V460 V |
HES15-12-284TD /Asset/18.png | N/A HES Model 15 Horsepower (hp) Power and 1175 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 15 hp | Frame Number N/A 284TD | Speed N/A 1175 rpm | Voltage N/A 230 V460 V |
HES20-36-256TD /Asset/18.png | N/A HES Model 20 Horsepower (hp) Power and 3550 Revolutions Per Minute (rpm) Speed Electric Motor | Power N/A 20 hp | Frame Number N/A 256TD | Speed N/A 3550 rpm | Voltage N/A 230 V460 V |
